Ngày nay, Autodesk Revit đã và đang trở thành một phần mềm vô cùng phổ biến. Tuy nhiên, vẫn còn nhiều bước thủ công. Để thực hiện việc tự động hóa tiến đến BIM Automation, hạn chế những việc lặp đi lặp lại, mình cần sử dụng công cụ Dynamo có trong Revit.
1. Giới thiệu Revit Dynamo
Dynamo là ngôn ngữ lập trình trực quan (Visual Programming) dành cho Revit. Nó là một ngôn ngữ lập trình cho phép bạn không cần biết quá nhiều về các ngôn ngữ lập trình mà vẫn có thể lập trình được thông qua các nút (Nodes) đã được đóng gói và liên kết các nodes bởi dây (Wires).
2. Hướng dẫn sử dụng

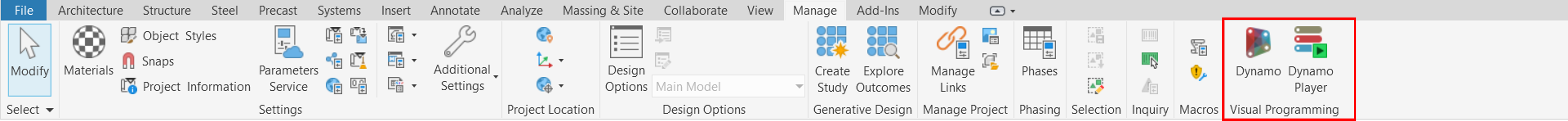

Để sử dụng Dynamo mình vào tab Manage --> Dynamo --> New

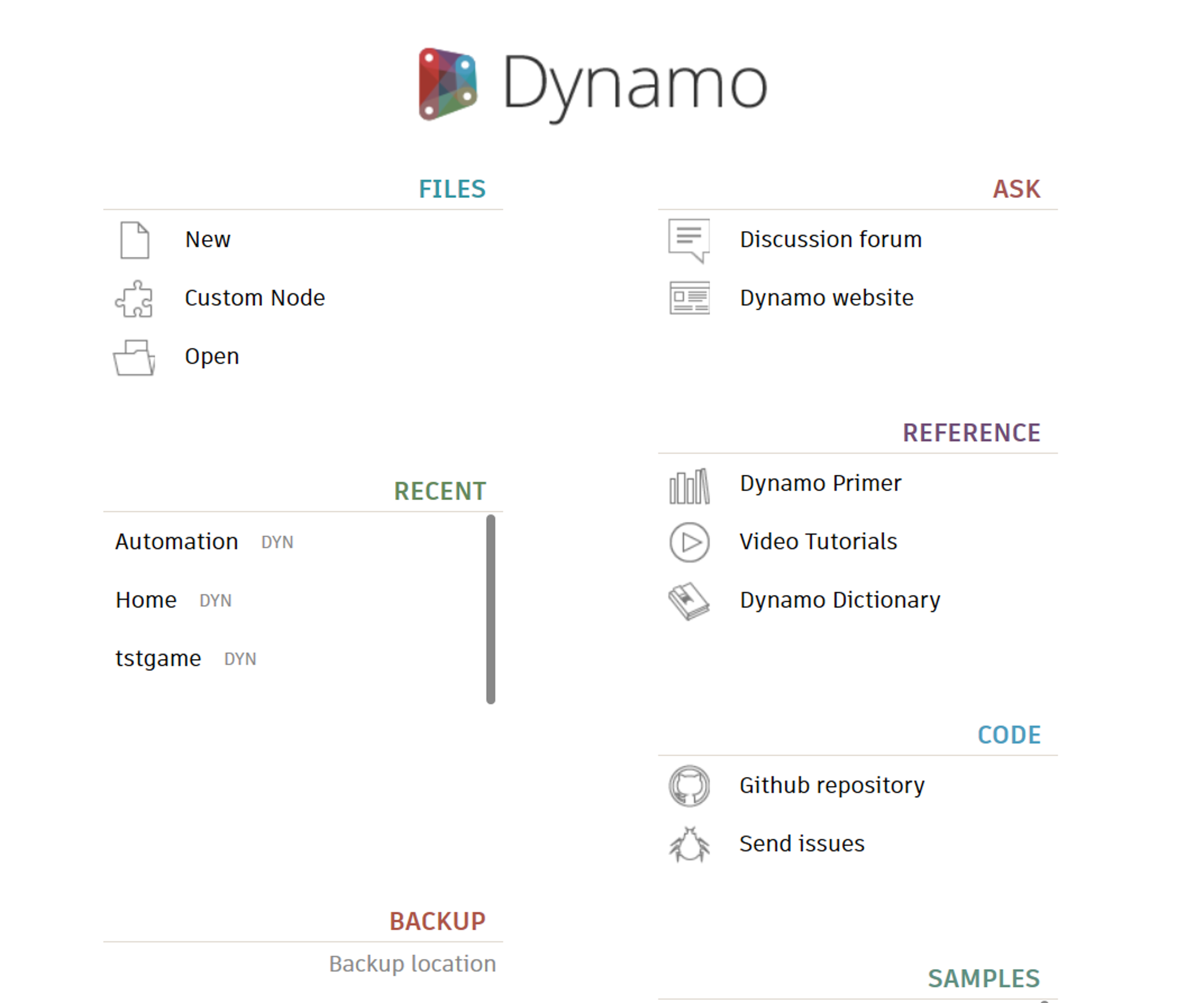

Đây là giao diện của Dynamo

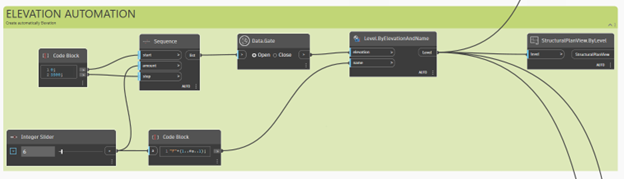

3. Chia sẻ script Elevation Automation
Logic hoạt động: Với đầu vào là số tầng, chiều cao tầng bắt đầu từ 0 --> Tạo chiều cao tầng với khoảng cách cố định. Ví dụ F1 cote ±0.00, F2=3500, F3=7000,…, Fn = Fn-1 + 3500. Cuối cùng từ những Elevation tạo ra apply Structural Plan View cho toàn bộ Level.
