Mastercam Probing là gì?
Mastercam Probing là giải pháp lập trình đầu dò CNC tích hợp trong Mastercam, cho phép tạo và quản lý các probing cycle trực tiếp trong môi trường CAM. Người dùng có thể chọn hình học từ mô hình CAD, thiết lập thông số đo, mô phỏng chuyển động probe và xuất chương trình NC trong cùng workflow với các toolpath gia công.
Việc tích hợp probing vào quy trình lập trình giúp giảm thao tác thiết lập và đo kiểm thủ công, đồng thời cung cấp dữ liệu để kiểm soát Work Offset, tình trạng dao và độ chính xác của chi tiết. Đây cũng là nền tảng để mở rộng từ probing CNC thông thường sang các quy trình gia công tự động và Closed-loop Machining.

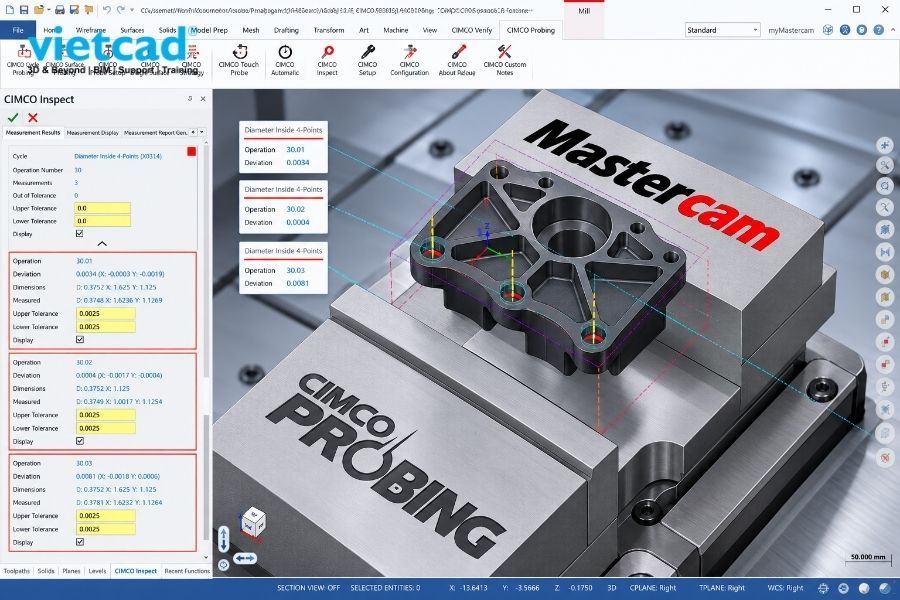

Giao diện Mastercam Probing được tích hợp trực tiếp trong môi trường lập trình Mastercam
Cách hoạt động của Mastercam Probing
Mastercam Probing đưa các operation đo vào cùng workflow với toolpath gia công. Người lập trình chọn hình học cần kiểm tra, thiết lập probing cycle, xác minh chuyển động và post chương trình NC mà không phải xây dựng một quy trình đo tách biệt.
Lập trình đầu dò như một đường chạy dao

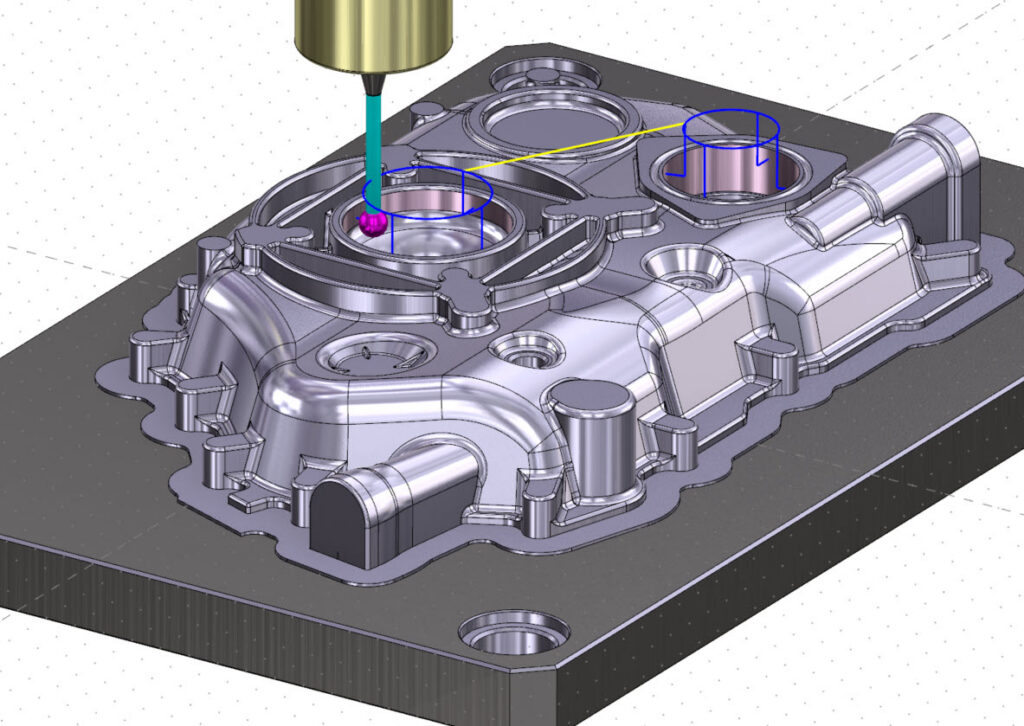

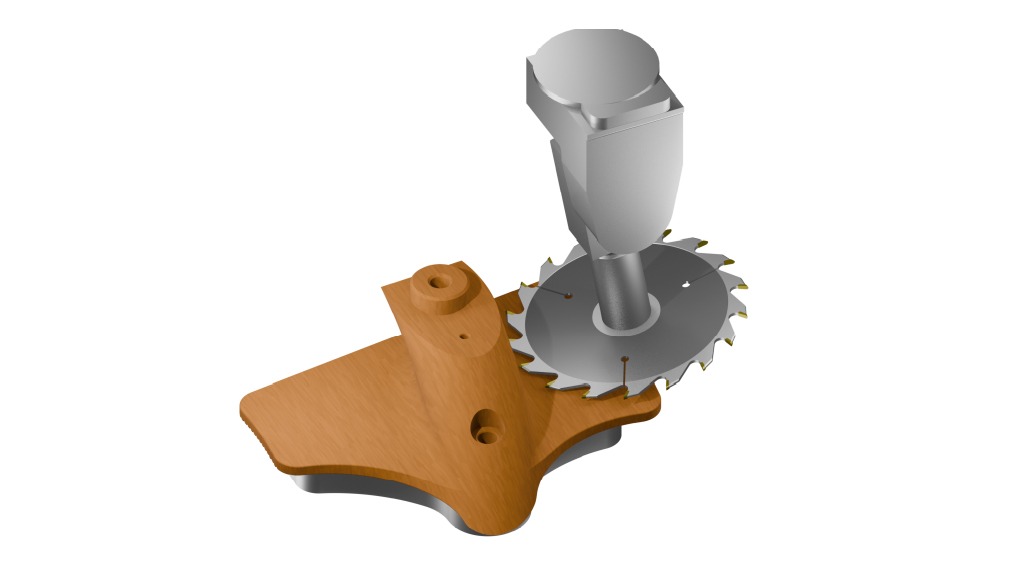

Probe được lập trình trong Mastercam theo workflow gần giống một toolpath thông thường: chọn hình học, chọn probing cycle, thiết lập tham số, kiểm tra chuyển động và xuất mã NC.
Probepath được liên kết với mô hình CAD. Khi hình học liên quan thay đổi, đường chạy probe có thể cập nhật theo, giúp hạn chế việc thiết lập lại chu trình đo. Các operation probing cũng được kiểm tra trong Backplot, Verify và Machine Simulation.
Autodesk Fusion - Nền tảng CAD/CAM cho thiết kế và lập trình gia công CNC

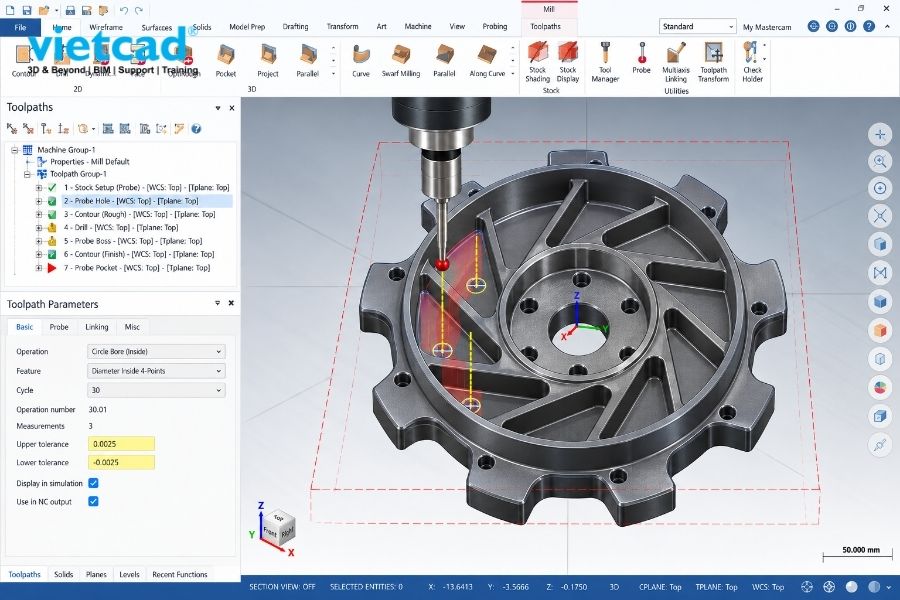

Thiết lập probing cycle trực tiếp trên mô hình CAD trong Mastercam
Chu trình đo ba giai đoạn: "Đo hai lần, cắt một lần"
Mastercam Probing đưa hoạt động đo vào ba thời điểm của chu trình gia công: trước, trong và sau khi cắt.
- Trước gia công: Xác minh vị trí phôi, gá đặt và Work Offset.
- Trong gia công: Kiểm tra kích thước, vị trí hoặc sai lệch của chi tiết.
- Sau gia công: Xác minh các đặc trưng quan trọng trước khi tháo chi tiết khỏi đồ gá.
Cách tổ chức này giúp probing trở thành một phần của quy trình gia công thay vì chỉ là bước kiểm tra cuối cùng.

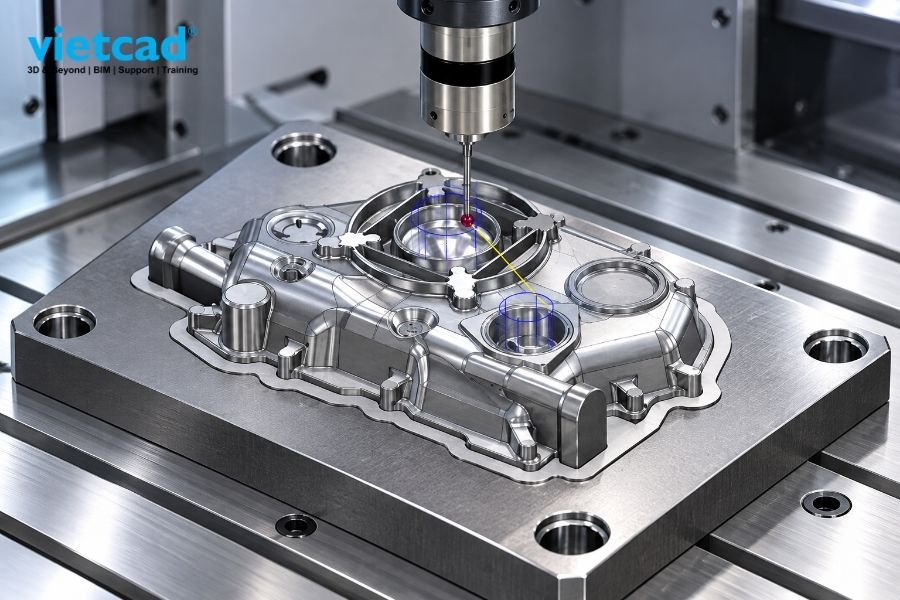

Probe kiểm tra các đặc trưng của chi tiết ngay trên máy CNC trong quá trình gia công
6 tính năng nổi bật của Mastercam Probing
Mastercam Probing tích hợp các tác vụ thiết lập, đo và kiểm tra trực tiếp vào quy trình lập trình CNC trong Mastercam. Thay vì phụ thuộc nhiều vào thao tác thủ công, người dùng có thể sử dụng dữ liệu từ probe để xác định phôi, kiểm tra dao, đo chi tiết và xác minh chương trình ngay trong cùng môi trường làm việc.
1. Tự động thiết lập phôi và Work Offset
Mastercam Probing giúp xác định vị trí phôi và thiết lập Work Offset dựa trên dữ liệu từ đầu dò. Probe có thể xác định các đặc trưng như cạnh, tâm, lỗ hoặc góc của chi tiết, từ đó hỗ trợ thiết lập hệ tọa độ gia công chính xác hơn. Việc kiểm tra lại vị trí phôi sau khi gá cũng giúp phát hiện sai lệch sớm, giảm thời gian canh chỉnh thủ công và tăng độ lặp lại giữa các lần setup.

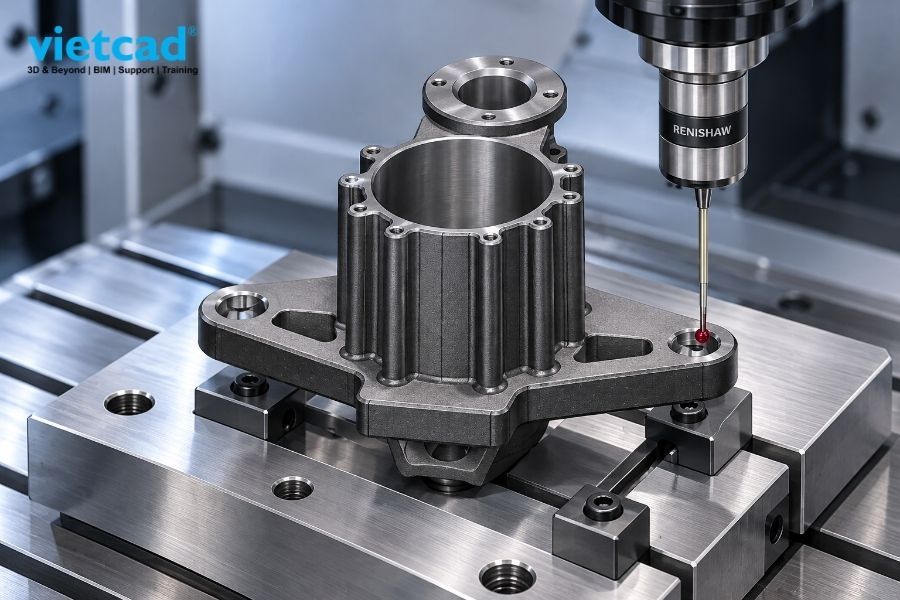

Đầu dò CNC xác định vị trí chi tiết để thiết lập Work Offset trước khi gia công
2. Đo dao, theo dõi mòn và phát hiện gãy dao
Mastercam Probing hỗ trợ tool setting, wear detection và breakage checks khi sử dụng hệ thống đo dao tương thích. Máy có thể kiểm tra chiều dài hoặc tình trạng dao và sử dụng kết quả đo trong quá trình kiểm soát Tool Offset. Nhờ đó, dao mòn hoặc dao gãy được phát hiện trước khi tiếp tục ảnh hưởng đến chi tiết.
3. Kiểm tra chi tiết trong và sau quá trình gia công
Mastercam Probing hỗ trợ in-process inspection khi chi tiết vẫn đang được gá trên máy, đồng thời cho phép xác minh lại sau khi hoàn tất gia công.
- Đo các kích thước hoặc đặc trưng quan trọng giữa các công đoạn.
- Kiểm tra vị trí và trạng thái của chi tiết.
- Phát hiện kết quả vượt giới hạn dung sai đã thiết lập.
- Xác minh chi tiết trước khi tháo khỏi đồ gá.
Việc đưa đo kiểm vào chu trình CNC giúp phát hiện sai lệch sớm và tạo cơ sở cho Closed-loop Machining.

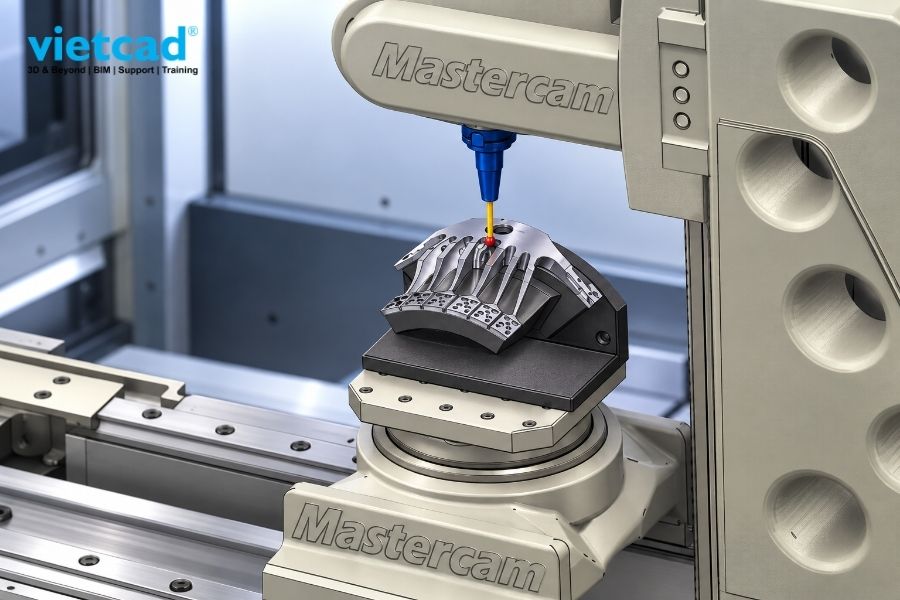

Probe xác minh vị trí và hình học của chi tiết khi vẫn còn được gá trên máy CNC
4. Tạo chu trình probing trực tiếp từ mô hình CAD
Mastercam Probing cho phép tạo probing cycle trực tiếp từ cùng mô hình CAD được sử dụng để lập trình toolpath. Probepath duy trì tính liên kết với hình học, vì vậy đường chạy probe có thể cập nhật khi hình học liên quan thay đổi.
Cách làm này giúp toolpath và probing sử dụng chung nguồn dữ liệu, giảm thao tác chọn lại hình học và hạn chế sai sót khi thiết kế được cập nhật.
Autodesk Inventor - Giải pháp thiết kế cơ khí 3D và chuẩn bị dữ liệu cho quy trình sản xuất
5. Chu trình probing có sẵn và tùy chỉnh với Cycle Builder
Mastercam Probing cung cấp predefined probe cycles cho các tác vụ đo phổ biến và cho phép điều chỉnh tham số theo từng yêu cầu. Với Cycle Builder, người dùng có thể tạo cycle riêng hoặc mở rộng cycle hiện có bằng biến, biểu thức và logic.
Nhờ đó, doanh nghiệp vừa có thể sử dụng nhanh các chu trình tiêu chuẩn, vừa tùy chỉnh probing cycle cho máy, controller hoặc quy trình đo chuyên biệt.
6. Mô phỏng và xác minh chuyển động probe với Backplot, Verify và Machine Simulation
Các chuyển động probe được trực quan hóa và xác minh trong Backplot, Verify và Machine Simulation trước khi chạy trên máy CNC. Người lập trình có thể kiểm tra đường di chuyển, logic của chu trình và nguy cơ va chạm ngay trong Mastercam.
- Kiểm tra chuyển động probe so với chi tiết và đồ gá.
- Phát hiện các chuyển động probing không phù hợp.
- Giảm nguy cơ va chạm làm hỏng probe.
- Hạn chế thử và sửa chương trình trực tiếp trên máy CNC.
Vì sao Mastercam Probing là bước đệm cho tự động hóa?
Mastercam Probing hỗ trợ tự động hóa bằng cách đưa dữ liệu đo trực tiếp trở lại quy trình gia công. Thay vì dừng máy để người vận hành đo, chỉnh offset rồi chạy tiếp, probing cycle có thể kiểm tra kết quả và kích hoạt hành động đã được lập trình.
Một workflow Closed-loop Machining có thể gồm:
- Probe xác minh phôi và Work Offset trước khi cắt.
- In-process inspection kiểm tra đặc trưng quan trọng giữa chu trình.
- Hệ thống phát hiện dao mòn, dao gãy hoặc kích thước vượt dung sai.
- Logic If-Then quyết định tiếp tục, gia công bổ sung, điều chỉnh offset hoặc dừng máy.
Autodesk Product Design & Manufacturing Collection - Bộ công cụ cho thiết kế, kỹ thuật và sản xuất.
Mastercam xác nhận logic If-Then có thể điều khiển chương trình dựa trên kết quả probing khi controller hỗ trợ If và GOTO. Ví dụ, một lỗ còn thiếu kích thước có thể được gia công thêm và đo lại, chương trình dừng khi kết quả vượt điều kiện được thiết lập.
Khả năng xác minh và phản hồi tự động cũng hỗ trợ unattended machining và lights-out machining, vì máy không còn phụ thuộc hoàn toàn vào người vận hành để phát hiện từng sai lệch. Tuy nhiên, mức độ tự động hóa thực tế vẫn phụ thuộc vào probe, tool setter, controller, post processor và logic được cấu hình trên từng máy.

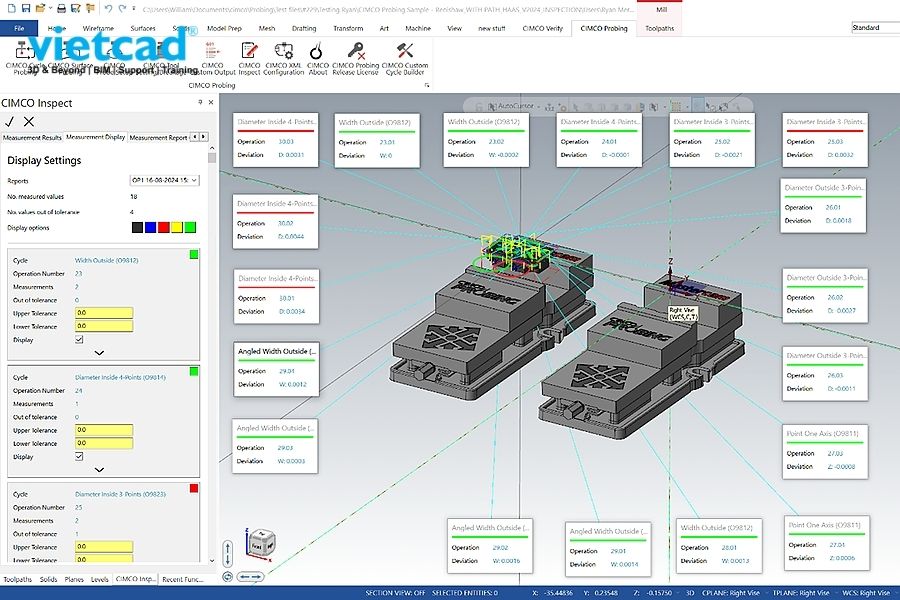

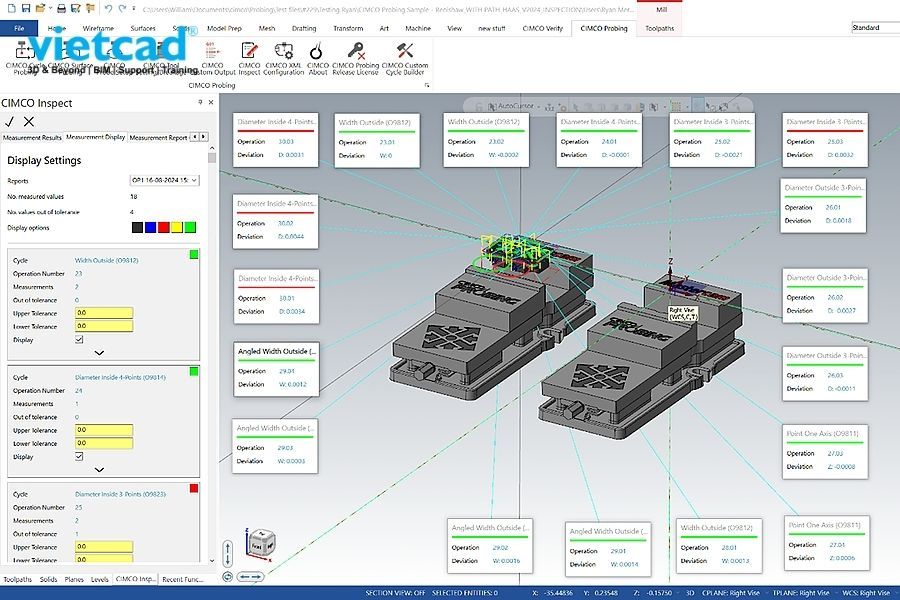

Kết quả đo probing và sai lệch kích thước trong quy trình kiểm tra trên máy CNC
Xem thêm:
Mastercam Probing đưa thiết lập, đo kiểm và xác minh vào cùng workflow lập trình CNC, giúp doanh nghiệp giảm thao tác thủ công, phát hiện sai lệch sớm và từng bước triển khai Closed-loop Machining hoặc gia công tự động. VietCAD là đại lý chính hãng Mastercam tại Việt Nam, cung cấp phần mềm Mastercam bản quyền cùng dịch vụ tư vấn, đào tạo và hỗ trợ kỹ thuật, giúp doanh nghiệp lựa chọn và triển khai giải pháp phù hợp với máy CNC, bộ điều khiển và quy trình gia công thực tế.
