EverPath chuyển 3 trục sang 5 trục như thế nào?
Với EverPath, người dùng vẫn tạo toolpath theo quy trình quen thuộc gồm chọn hình học, chọn dao cụ và thiết lập thông số gia công. Khả năng đa trục được tích hợp ngay từ đầu nên khi cần chuyển sang 5 trục, người lập trình có thể điều chỉnh Tool Axis trên chính toolpath đó thay vì tạo lại một chiến lược hoàn toàn mới.
Quy trình có thể hiểu đơn giản:
- Tạo toolpath và lập trình theo phương án 3 trục.
- Kiểm tra đường chạy dao trên chi tiết.
- Khi phát sinh khu vực cần thay đổi hướng tiếp cận, điều chỉnh Tool Axis để chuyển sang chuyển động đa trục.
- Kiểm tra khoảng hở, va chạm và kết quả gia công để chọn phương án phù hợp.
Như vậy, người dùng có thể bắt đầu bằng 3 trục và chỉ chuyển sang 5 trục khi thực sự cần, thay vì phải quyết định chiến lược đa trục ngay từ đầu.

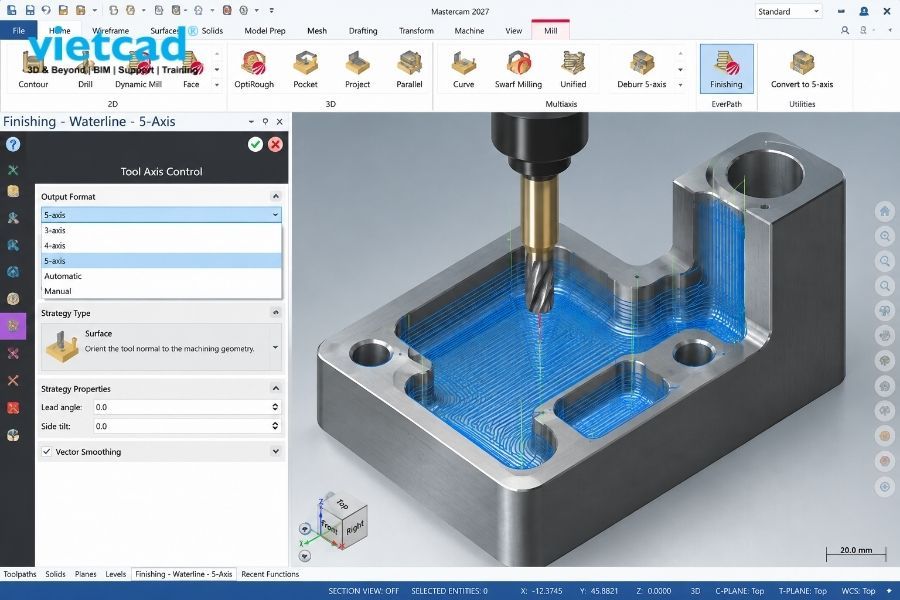

Giao diện Mastercam EverPath với các tùy chọn Tool Axis Control cho gia công 5 trục
Vì sao EverPath giúp chuyển sang 5 trục dễ hơn?
EverPath tập trung vào việc đưa khả năng đa trục vào workflow toolpath quen thuộc, qua đó giảm số bước phải thay đổi khi lập trình viên 3 trục muốn thử phương án 5 trục.
- Không phải lập trình lại từ đầu: tận dụng toolpath hiện có khi cần thay đổi hướng dao.
- Dễ so sánh phương án: có thể đánh giá đường chạy dao 3 trục và 5 trục trên cùng chi tiết.
- Linh hoạt khi nghiêng dao: không nhất thiết chuyển ngay sang chuyển động 5 trục đầy đủ, có thể điều chỉnh hướng dao theo yêu cầu.
- Giảm learning curve: lập trình viên có thể tiếp cận gia công đa trục từ workflow 3 trục quen thuộc.

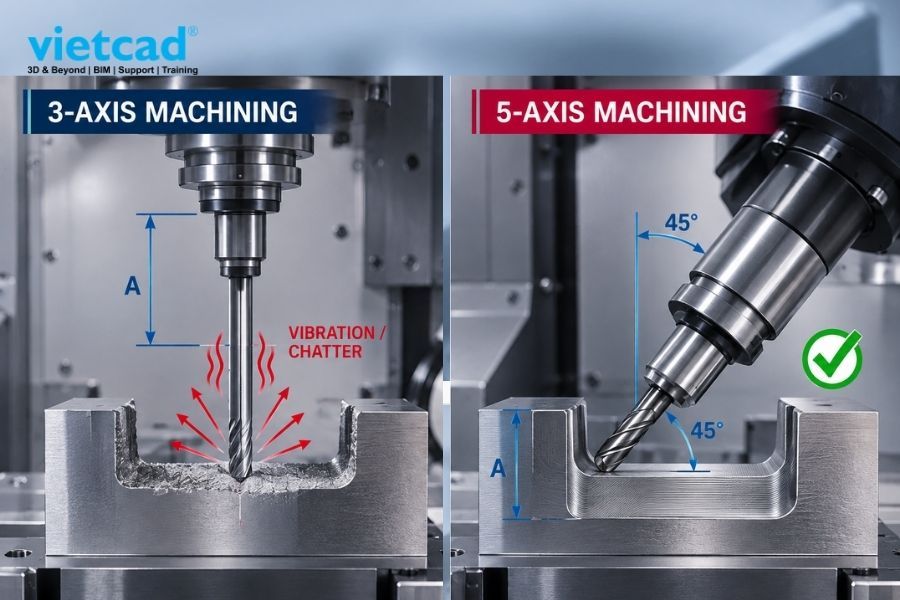

So sánh chuyển động giữa gia công 3 trục và 5 trục, từ các trục tuyến tính X, Y, Z đến khả năng điều khiển hướng dao trên các trục quay
Khi nào nên chuyển từ 3 trục sang 5 trục?
Chuyển sang 5 trục không phải lúc nào cũng cần thiết. EverPath phát huy giá trị khi phương án 3 trục bắt đầu gặp giới hạn về hướng tiếp cận dao, khoảng hở hoặc chất lượng bề mặt.
Gia công hốc sâu
Với hốc sâu, gia công 3 trục thường phải sử dụng dao dài để tiếp cận đáy hốc. Điều này có thể làm giảm độ cứng vững và tăng rung động trong quá trình cắt.
Khi chuyển sang 5 trục, người lập trình có thể nghiêng dao để thay đổi góc tiếp cận, tạo thêm khoảng hở và trong một số trường hợp cho phép sử dụng dao ngắn hơn.

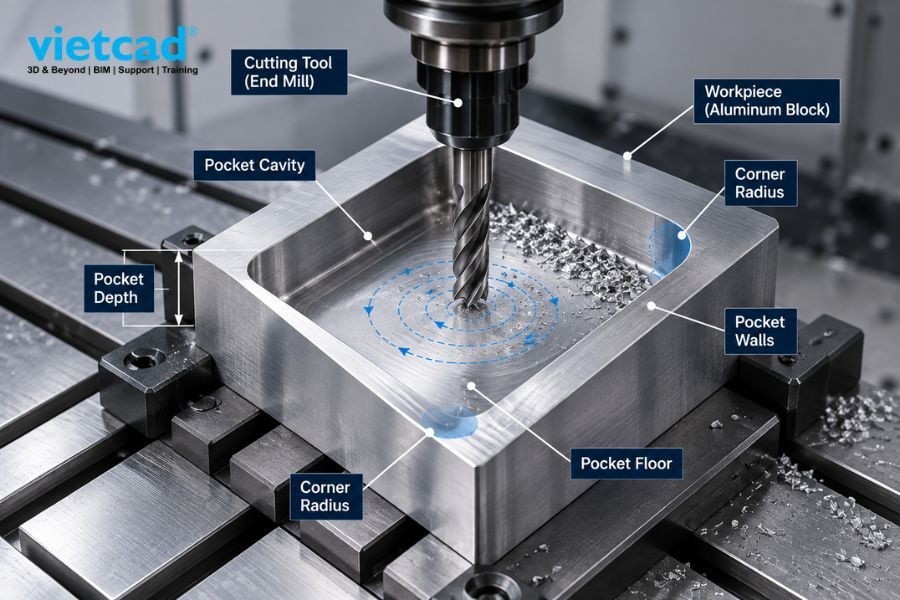

Gia công hốc sâu với các vùng pocket, thành hốc và bán kính góc cần được kiểm soát trong quá trình tạo toolpath
Cải thiện chất lượng bề mặt
Khi hướng dao cố định không còn phù hợp với bề mặt phức tạp, thay đổi hướng trục dao có thể giúp duy trì điều kiện tiếp xúc tốt hơn trong quá trình gia công.
Điều này hỗ trợ cải thiện surface finish, đồng thời có thể giảm nhu cầu thực hiện thêm các bước hoàn thiện ở những khu vực phù hợp.
Tiếp cận vùng khó mà không cần gá lại
Một số vùng của chi tiết khó tiếp cận khi dao chỉ di chuyển theo ba trục tuyến tính. Thay đổi hướng dao cho phép tiếp cận các khu vực này linh hoạt hơn mà không nhất thiết phải thay đổi setup.
Với các chi tiết phức tạp, giảm số lần gá lại cũng giúp tiết kiệm thời gian sản xuất và hạn chế sai số phát sinh giữa các lần setup.

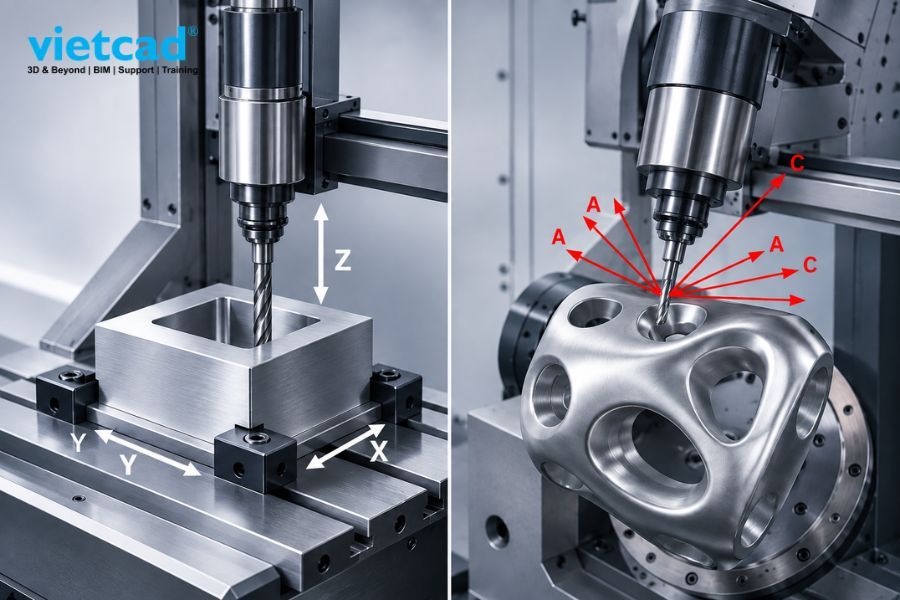

Khác biệt về chuyển động giữa gia công 3 trục và 5 trục: từ chuyển động tuyến tính X, Y, Z đến khả năng xoay trục A, C
Điều kiện sử dụng Mastercam EverPath
Mastercam EverPath được hỗ trợ từ Mastercam 2027 với các license Mill/Router hoặc Mill3D/Router3D thuộc phạm vi hỗ trợ. Khả năng chuyển đổi 3 trục sang 5 trục cơ bản không yêu cầu license Multiaxis riêng. Các điều kiện cần lưu ý:
- Phiên bản: EverPath được hỗ trợ từ Mastercam 2027.
- License: cần Mill/Router hoặc Mill3D/Router3D thuộc phạm vi hỗ trợ.
- CONNECT (Maintenance): khách hàng có gói CONNECT được sử dụng tính năng theo chính sách license tương ứng.
- Toolpath cũ: dữ liệu toolpath từ phiên bản trước vẫn được giữ nguyên khi nâng cấp và không cần convert chỉ để sử dụng Mastercam 2027.
Lưu ý: EverPath không thay thế toàn bộ chức năng của Multiaxis. Điểm cần phân biệt là khả năng chuyển đổi toolpath 3 trục sang 5 trục trong phạm vi EverPath không yêu cầu mua thêm module Multiaxis riêng.
Xem thêm:
Mastercam EverPath giúp chuyển đổi từ gia công 3 trục sang 5 trục ngay trên toolpath hiện có, cho phép người dùng bắt đầu với phương án 3 trục và mở rộng sang đa trục khi chi tiết cần thay đổi hướng dao. Với Mastercam 2027, đây là cách tiếp cận linh hoạt hơn để thử nghiệm gia công 5 trục mà không phải lập trình lại toàn bộ từ đầu. VietCAD hỗ trợ tư vấn license Mastercam, điều kiện sử dụng EverPath và giải pháp triển khai phù hợp cho doanh nghiệp.
